Unidad de Bomberos de Espuma
Mercedes-Benz
El camión de bomberos para concentrado de espuma PM180/BZ6, montado en un chasis Mercedes-Benz Arocs 4158 8×4 Clase II, con cabina original de una sola fila y compartimento independiente para la tripulación, con capacidad para 2 + 4 personas.
El vehículo ofrece una conducción cómoda y sencilla. La superestructura cuenta con un tanque de agua expuesto, con una capacidad total de 1850 galones de agua y 3000 galones de concentrado de espuma. El compartimento de equipos cuenta con una puerta enrollable de aleación de aluminio de alta calidad. El chasis utiliza una toma de fuerza y el motor tiene una potencia máxima de 425 kW, impulsando una bomba contra incendios de baja presión Hill CB10/180-8FC, instalada en la sala de bombas de la parte trasera del vehículo mediante un acoplamiento universal. Esta bomba genera un caudal estable de 2850 G/m a 150 psi.
Un monitor de incendios eléctrico Amero PLKD12/150-5178 está instalado en el techo, con un caudal de 2370 G/m y una presión de 150 psi, y puede girar 360°. Este vehículo ofrece una alta relación potencia-peso, un excelente rendimiento general y un funcionamiento centralizado y práctico.

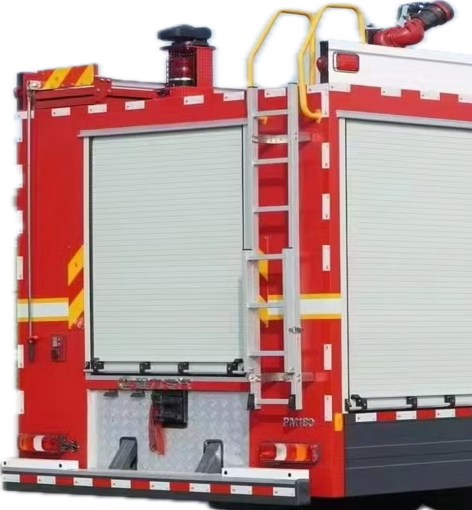

El bastidor principal del vehículo está construido con perfiles de aleación de aluminio de alta calidad, lo que garantiza una alta resistencia estructural y fiabilidad. Los compartimentos internos para equipos también utilizan perfiles de aleación de aluminio de alta resistencia para el bastidor principal, con puertas de pedal que se abren hacia afuera para facilitar el acceso al equipo. La superficie está cubierta con láminas de aleación de aluminio anodizado con patrones de gran tamaño, y los bordes de aluminio en las esquinas garantizan un rendimiento óptimo y una estética impecable, a la vez que mantienen un diseño ligero y práctico.
Diseñado según las necesidades prácticas de extinción de incendios y los procedimientos operativos, el vehículo incorpora características de fácil manejo. Abrazaderas especiales, resistentes a la oxidación, a las vibraciones, a los desprendimientos y a los arañazos, sujetando firmemente todo el equipo.
Tanque de agua.
Capacidad: 1850 galones de agua.
Material: Acero inoxidable 304, espesor 3-5 mm.
Fijación del tanque: Conexión flexible al chasis.
Características del tanque:
Boca de acceso: Una boca de acceso DN470 con dispositivo de cierre/apertura rápido.
Puerto de rebose: Un puerto de rebose DN80.
Puerto de drenaje: Un puerto de drenaje DN40 con válvula de bola.
Entrada: Dos conectores de ajuste rápido DN80 a cada lado del tanque, con tapas.
Entrada/Salida: Una válvula DN250 está instalada en el tanque de agua, conectada a la tubería de entrada de la bomba de agua, con control neumático o manual. Una válvula DN80 está instalada en la tubería de llenado de la bomba de agua, con control neumático o manual.
Tanque de concentrado de espuma.
Capacidad: 3000 galones de concentrado de espuma.
Material: Acero inoxidable 304, espesor 3-5 mm.
Fijación del tanque: Conexión flexible al chasis.
Configuración del tanque: Boca de acceso: Una boca de acceso DN470 con dispositivo de cierre/apertura rápido.
Puerto de rebose: Un puerto de rebose DN100.
Puerto de drenaje: Un puerto de drenaje del tanque de agua DN40 con válvula de bola.
Salida: Salida DN80.
Sistema hidráulico.
Bomba de agua.
- Modelo: CB10/180-8FC.
- Marca: HALE (EE. UU.).
- Tipo: Centrífuga de baja presión.
- Caudal nominal: 2850 G/m a 150 psi.
- Presión nominal de salida: 150 psi.
- Profundidad máxima de succión: 7 m.
- Dispositivo de cebado: Bomba de vacío.
- Tiempo de cebado: ≤50 s a la profundidad máxima de succión.

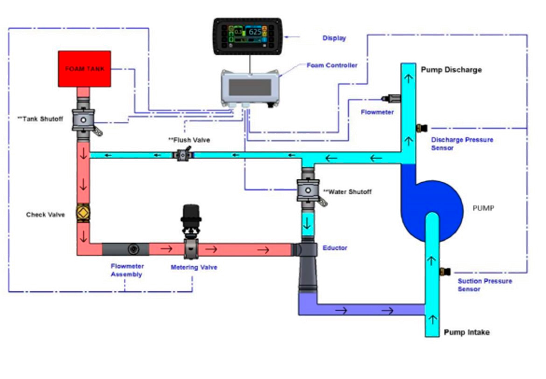

Sistema de tuberías.
- Material de las tuberías: Tubería de acero sin costura de alta calidad.
- Tubería de succión: 4 puertos de succión DN150 en la parte trasera de la caseta de bombas.
- Tubería de inyección: 2 puertos de inyección DN80 a cada lado del tanque de agua y 1 bomba de agua DN80 dentro de la caseta de bombas que inyecta agua al tanque.
- Tubería de salida: 3 salidas de presión atmosférica DN80 y 1 salida DN150 a cada lado de la caseta de bombas, con válvulas y tapas en rosca NH.
- Tubería de salida del cañón: Salida del cañón DN150 Tubería.
- Tubería de agua de refrigeración: Tubería de agua de refrigeración con toma de fuerza y válvula de control.
- Tubería del sistema de autoaspersión: Tubería del sistema de autoaspersión y autoprotección en la carrocería del vehículo para rociar la carrocería.

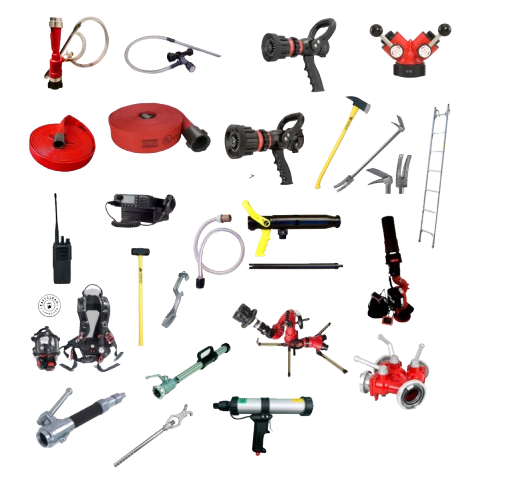

La unidad viene equipada con:
Disposición del equipo.
1- De acuerdo con las necesidades reales de extinción de incendios y los procedimientos operativos, el equipo debe colocarse cerca.
2- Fijación mediante abrazaderas especiales resistentes a la corrosión, a las vibraciones, a las caídas y a los arañazos.
3- Claramente señalizado, lo que permite que varios operadores operen sin interferencias.
- Manguera de succión DN150-4000 (2 unidades).
- Manguera contra incendios 50 pies 21/2 pungadas (10
rollos). - Manguera contra incendios 100 pies 21/2 pungadas (10
rollos). - Manguera contra incendios 50 pies 11/2 pungadas (10
rollos). - Manguera contra incendios 100 pies 11/2 pungadas (10
rollos). - Pitones de galonaje regulable 11/2 pulgada (6 unidades).
- Pitones de galonaje regulable 21/2 pulgada (4 unidades).
- Llave para manguera de succión FS150 (2 unidades).
- Llave para hidrante de superficie FB400 (2 unidades).
- Llave para hidrante subterráneo BXA800 (2 unidades).
- Trifurcadora de agua (tipo casete) (2 unidades).
- Colector de agua (tipo casete) (2 unidades).
- Paño para manguera de 4 pulgadas (4 unidades).
- Gancho para manguera FG600 (4 unidades).
- Pistola de agua con interruptor de CC (tipo cartucho)
QZG3.5/7.5 (2 unidades). - Pistola de agua pulverizada de CC de flujo directo
QLD6.0/5.0-KYKA65 (2 unidades). - Pistola de espuma de aire (tipo cartucho) QP4 (2
unidades). - Pistola de espuma de aire (tipo cartucho) QP8 (2
unidades). - Extintor de polvo seco de 30 lbs (4 unidades).
- Equipo de protección respiratoria (4 unidades).
- Bifurcadoras (4 unidades).
- Eductor de 11/2 pulgada.(1 unidad).
- Eductor de 21/2 pulgada.(1 unidad).
- Barra halligan. (1 unidad).
- Hachas para bombero (2 unidades).
- Llaves de empalme (5 unidades).
- Monitor de piso 1000-1500 galones conexión NH (2 unidades).
- Escalera de incendios de dos secciones de 6 m (1 unidad).
- Puente de manguera QH059 (1 unidad).
- Martillo de goma XPC (1 unidad).
- Linterna portátil recargable LED-KN-8795 (4 unidades).
- Sistema de comunicación bidireccional (4 Unidades).
