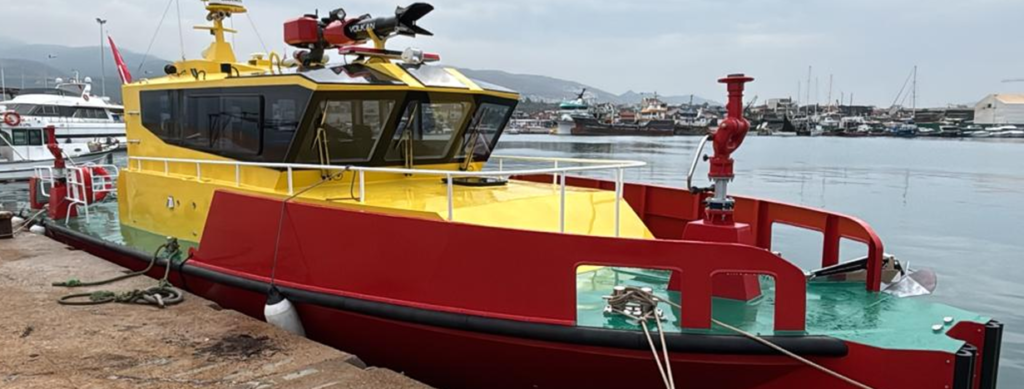

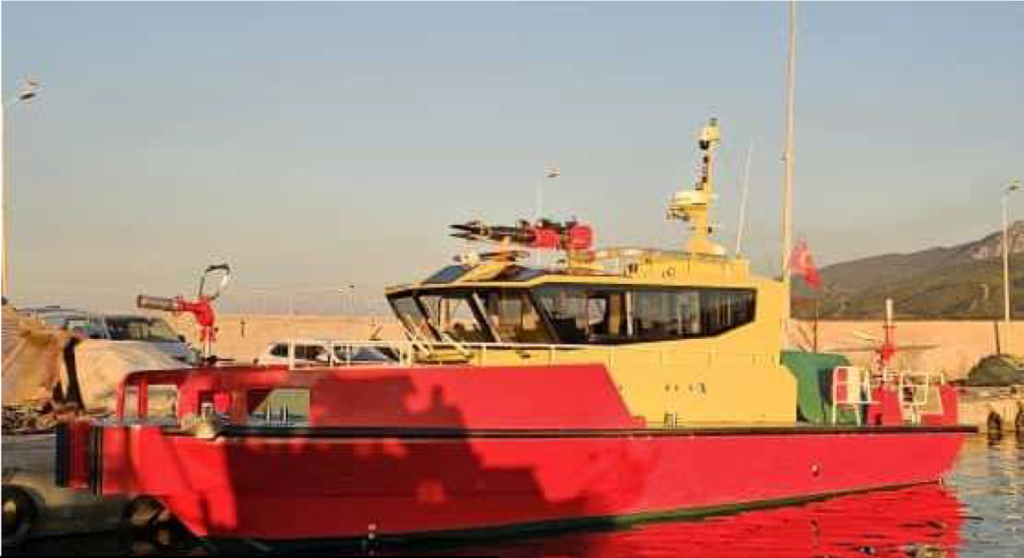

Unidad de Intervención Rápida: Lancha para Combate de Fuego Industrial

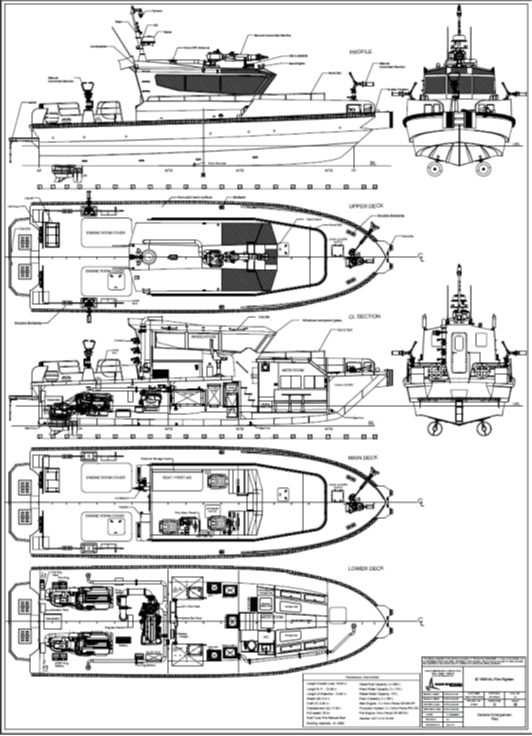

Sistemas de la Embarcación.
Especificaciones Principales.
Eslora total (incluyendo defensas): 15,50 m. Eslora a la línea de flotación (LWL): 12,35m.
Manga total (incluyendo defensas), la
eslora: 4,3 m, calado a pleno desplazamiento: 0,75 m, desplazamiento en plena carga: 15,0 toneladas, material con el cual esta construida (casco y superestructura): Aluminio de grado marino 5083 H111.
Categoría de clasificación y navegación: CE Categoría B de Turksh Lloyd, miembro de IACS, diseñado para navegar por la costa hasta 200 millas náuticas, con vientos de hasta 40 nudos (Beaufort 8) y olas de hasta 4 metros de altura.
Por zona costera a una distancia de 5 millas náuticas de la costa y un máximo de 50 millas náuticas del puerto.
Prestaciones
Velocidad máxima de la embarcación es de 30 nudos, con una autonomía de crucero de 200 millas náuticas a velocidad económica de ~12 nudos.
MAQUINARIA Y PROPULSIÓN.
Dos motores principales modelo Cummins QSB6.7L de 550 HP.
El sistema de propulsión y transmisión es por eje convencional, con un reductor, una caja de cambios, un control electrónico tipo joystick, una palanca de aceleración y una estación de monito.
CAPACIDADES.
La embarcación posee dos tanques de combustible de 600 litros, un tanque de agua dulce de 350 litros, un tanque de HDPE para aguas residuales, un tanque de espuma de 150 litros.
El numero de personas que operara la embarcación es de ocho. Tres tripulantes y cinco bomberos.
SISTEMAS ELECTRICO DE LA EMBARCACIÓN.
La embarcación posee una red eléctrica de 220 V, 50 Hz CA, 24 V CC, con conexión a tierra 220 V, 50 Hz CA, con cable de 20 m y todo el equipo necesario, grupo electrógeno.
La embarcación tiene un generador diésel Cat C 1.5 de 8 kW, 220 V, 50 Hz CA, refrigerado por agua, con tres bancos de baterías: un banco para el arranque del motor principal, un banco de baterías para los servicios de emergencia.
Dos cargadores de batería de respaldo tipo Vectron – Cyrix, (24 V/35 A), un panel de control eléctrico para controlar las luces del área de cubierta y las luces de las áreas internas.
Sistema Contra Incendio de la Embarcación.
La embarcación cuenta con una bomba contra incendios marca Hale generadora de 3000 galones por minuto a una presión de 145 psi, la cual es impulsada por un motor diésel de configuración marina marca Cummins QSB6.7L 550 HP, con acoplamiento directo a las propelas.
Este sistema de bombeo alimenta cuatro monitores, uno a control remoto montado en el techo que se opera desde el área de la timonera, capaz de lanzar agua y espuma por el mismo dispositivo, uno en la cubierta de babor y dos en la
cubierta de popa. Todos los monitores tienen la capacidad de mover 750 GPM a una presión de 145 psi.
La embarcación trae adicionado en la cubierta de popa una boca de visita con llave de arresto y conexión de rosca NH, para acoplar una línea adicional de agua con una capacidad de descarga de 750 GPM a 145 psi.
Este sistema de propulsión de agua se complementa en esta unidad, con un tanque caracterizado para espuma, de 120 litros de capacidad, mas un proporcionador (eductor) para mezclar la espuma a una relación de mezcla del 3% al 6%.
Distribución y Equipos en Cubierta.
La embarcación cuenta con 4 quipos de amarre y remolque, denominados bolardos dobles en área de la cubierta de proa y la cubierta central, 2 bolardos simples en la cubierta de popa PS/SB y 1 bolardo cruzado simple en la cubierta de popa.
La embarcación tiene un pozo de cadena para el ancla y cadena, 1 ancla HHP con cadena de especificaciones y longitud adecuadas, 1 grillete y 1 cabrestante eléctrico con una
capacidad de operación de 2000 W 24 V CC. El cabestrante posee 2 baterías para autonomía extendida.
La embarcación cuenta con una defensa de goma en forma de «D» 110 x 110 mm en toda la periferia de la embarcación mas una línea de barandillas de protección fabricadas en aluminio de grado marino.
Equipos de Salvamento.

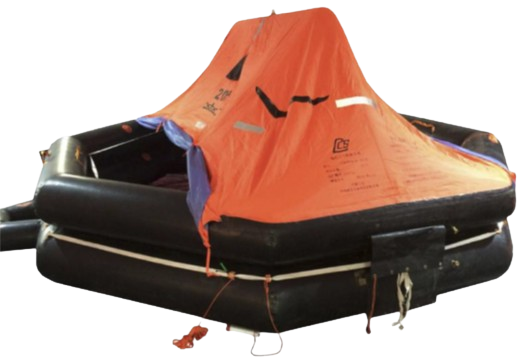

Una balsa salvavidas inflable con liberación hidrostática, homologada por SOLAS, con capacidad para seis personas en cubierta, seis chalecos salvavidas homologados por SOLAS, dos boyas de vida homologadas por SOLAS.
Sistemas Contra Incendios.

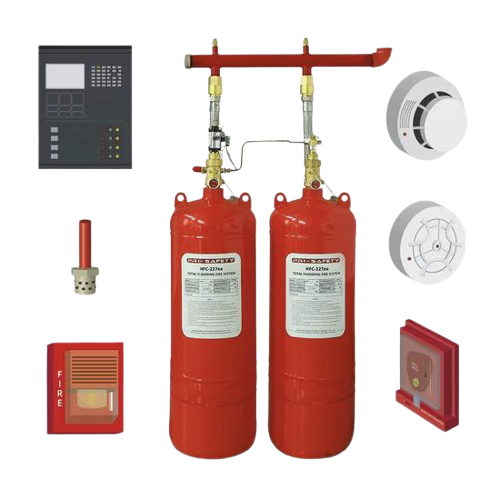

Se ubicará un panel de detección de incendios en el área de la timonera, con detectores homologados instalados en la sala de máquinas, la sala del tanque de combustible, en la
timonera y el comedor.
Posee un sistema fijo de extinción de incendios del tipo FM 200 para la sala de máquinas. También posee dos sistemas portátiles de extinción de polvo químico en polvo seco de 6 kg y uno de CO2, 1 kg.
Navegación y Equipos de Comunicación
- La embarcación posee luces de navegación de acuerdo a reglas OMI – COLREG de 1972, parte C luces y formas, reglas 20-31.
- Cuatro luces verdes de estribor.
- Cuatro luces rojas de babor.
- Una luz de popa.
- Cuatro luces blancas de tope.
- Una placa de monitoreo de luces de navegación.
- Una luz de búsqueda marítimasde proa.
- Una luz de búsqueda marítima de popa.
- Un control remoto para manejar las luces desde la cabina del timonero.
- Luces led de 150 vatios, 24 V CC.
- Una bocina de barco tipo trompeta de 24 V CC.
- Una sirena de alarma de caza.
- Una luz intermitente de caza.
- Un sistema de comunicación externo, con un difusor orientado a la proa y otro a la popa.
- Una brújula magnética empotrada Ritche Explorer.
- Una ecosonda equivalente 50/200.
- Un velocímetro GARMIN GPS SET.
- Un AIS GARMIN AIS 800.
- Un GPS GARMIN 19X NMEA 2000.-Un VHF (portátil) GARMIN
VHF 115°. - Un VHF en la consola principal GARMIN VHF 115°.
- Un radar GARMIN GMR 18 HD+.
- Una pantalla multifuncional GARMIN GPS MAP 8412 MFD de
12 pulgadas.

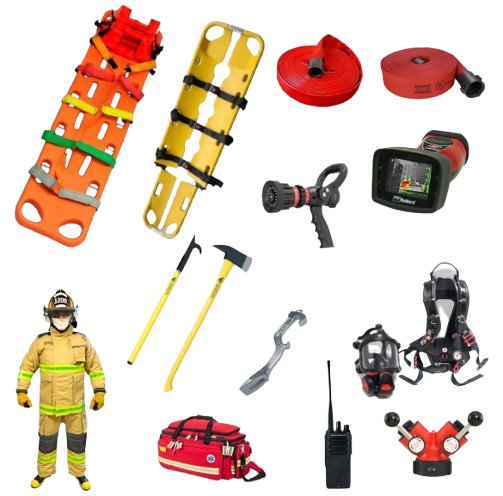

Equipos para la Atención de Emergencias.
- Una camilla de recuperación tipo scoop.
- Una camilla plegable.
- Una tabla espinal.
- Un maletin de primeros auxilios.
- Un kit de collarines cervicales.
- Un kit de ferulas neumáticas.
- Un inmovilizador de cráneo.
- Un desfibrilador automático externo (DEA).
- Diez tramos de mangueras de 50 pies de 1 ½ pulgadas.
- Cinco tramos de mangueras de 50 pies de 2 ½ pulgadas.
- Dos bifurcadoras.
- Cuatro pitones de 1 ½ pulgadas.
- Dos pitones de 2 ½ pulgadas.
- Seis equipos de protección personal para fuego estructural.
- Cuatro equipos de protección respiratoria.
- Un garfio de longitud extendida.
- Una escalera movible de uso lateral.
- Dos hachas marinas.
- Cuatro radios portátiles de configuración marina.
- Una cámara térmica.
- Dos llaves de empalme.
